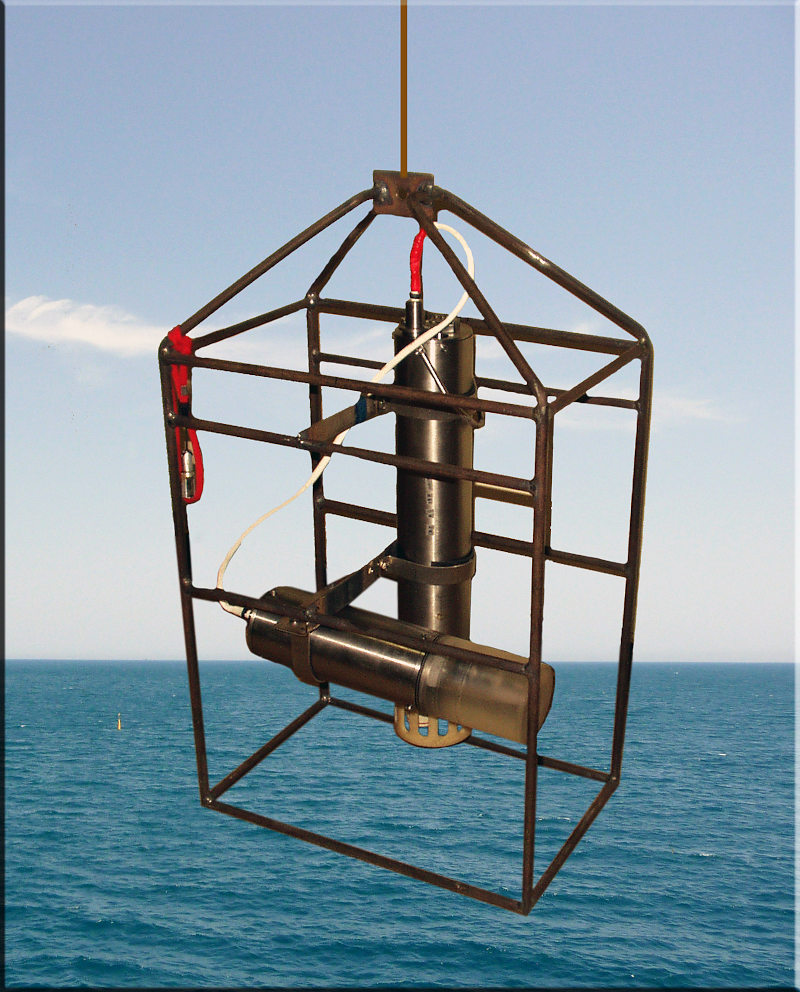

Гидролого-гидрохимический автономный комплекс «ГАП–ГХМ»

Гидролого-гидрохимический автономный комплекс «ГАП–ГХМ»

Комплекс ГАП-ГХМ предназначен для измерения температуры, электрической проводимости, гидростатического давления, растворенного в воде кислорода, растворенного в воде сероводорода и показателя рН водной среды методом зондирования или долговременных измерений на выбранном горизонте с борта плавсредств, а также платформ, эстакад и т. д.

Комплекс может быть использован для мониторинга термохалинной структуры вод Мирового океана, для тонкоструктурных исследований сероводородной зоны Черного моря, для оперативного поиска аномальных концентраций сероводорода и исследования ресурсно-перспективных районов вод Мирового океана.

В состав комплекса входит:

  • гидрозонд автономный портативный «ГАП-АК-16Р»:

  • гидрохимический модуль ГХМ-О;

  • автономный блок питания;

  • ограждение.

Комплекс содержит следующие измерительные каналы(ИК):

  • ИК температуры воды (ИК ТВ);

  • ИК относительной электрической проводимости (ИК ОЭП);

  • ИК гидростатического давления (ИК ГД);

  • ИК показателя активности ионов водорода, показатель рН (ИК рН);

  • ИК концентрации в воде кислорода (ИК КРК);

  • ИК концентрации растворенных в воде сульфидов (ИК КРС).

Основные технические характеристики ИК комплекса

Наименование и единица измерения

Допустимое значение

1. ИК ТВ

1.1. Диапазон измерений, ºС

от -2 до +38

1.2. Цена единицы наименьшего разряда, ºС, не более

0,0006

1.3. Пределы погрешности ИК при доверительной вероятности 0,95, ºС, не более

0,015

1.4. Показатель тепловой инерции первичного преобразователя температуры в воде, с, не более

0,05

2. ИК ОЭП

2.1. Диапазон измерений, отн. ед.

от 0 до 1,8

2.2. Цена единицы наименьшего разряда, отн. ед., не более

3 х 10-5

2.3. Пределы допускаемой абсолютной погрешности при доверительной вероятности 0,95, отн. ед., не более

3,5 х 10-4

3. ИК ГД

3.1. Диапазон измерений, МПа

от 0 до 20

3.2. Цена единицы наименьшего разряда, МПа, не более

3,3 х 10-4

3.3. Пределы допускаемой абсолютной погрешности при доверительной вероятности 0,95, МПа, не более

0,03

4. ИК рН

4.1. Диапазон измерения, ед. рН

от 7 до 10

4.2. Цена единицы наименьшего разряда, ед. рН, не более

0,01

4.3. Пределы допускаемой абсолютной погрешности при доверительной вероятности 0,95, ед. рН, не более

±0.015

4.4. Показатель инерции, с, не более

12

5. ИК КРК

5.1. Диапазон измерения, мл/л

от 0 до 8

5.2. Цена единицы наименьшего разряда, мл/л, не более

0,01

5.3. Пределы допускаемой абсолютной погрешности при доверительной вероятности 0,95, мл/л, не более

±0,2

5.4. Показатель инерции, с, не более

5

6. ИК КРС

6.1. Диапазон измерения, мкмоль/дм3

от 5 до 1000

6.2. Цена единицы наименьшего разряда, мкмоль/дм3, не более

0,01

6.3. Пределы допускаемой абсолютной погрешности при доверительной вероятности 0,95, в процентах от диапазона измерений:

- в диапазоне от 5 до 100 мкмоль/дм3, %

5

- в диапазоне от 100 до 1000 мкмоль/дм3, % , %

2,5

6.4. Показатель инерции, с не более

12

Питание комплекса осуществляется от внутреннего блока аккумуляторов ГАП-АК-16Р напряжением от 13 В до 18 В и от внешнего автономного блока питания с напряжением от 14 В до 19 В.

Потребляемая мощность комплекса не более четырех ватт.

Время непрерывной работы комплекса без внешнего автономного блока питания не менее четырех часов, с внешним блоком питания не менее 10 часов.

Частота опроса и регистрации всех измеряемых параметров составляет 1, 4 или 8 Гц.

Межповерочный интервал для ИК ТВ, ИК ОЭП, ИК ГД составляет не более 120 суток, для ИК рН, ИК КРК, ИК КРС - не более 30 суток.

Габаритные размеры и масса комплекса в раме:

  • габаритные размеры - 250×380×620 мм;

  • масса - не более 12 кг.

Комплекс изготовлен и эксплуатируется в МГИ с 2009 г.

Разработчики: ведущий инженер МГИ Шаповалов Ю.И., ведущий инженер МГИ Кирющенко И.Г., ведущий инженер МГИ Даниленко М.Я.
