Комплекс предназначен для измерения температуры, электрической проводимости и гидростатического давления водной среды в диапазоне глубин от 0 до 2000 м.методом зондирования с помощью одножильного кабель троса и отбора проб воды с помощью кассеты батометров.
Комплекс может быть использован для океанографических исследований с целью получения информации о распределении в гидрологических , гидрохимических и гидробиологических элементов морской воды, их пространственной и временной изменчивости вод Мирового океана, а также для экологических исследований.
В состав комплекса входит:
-

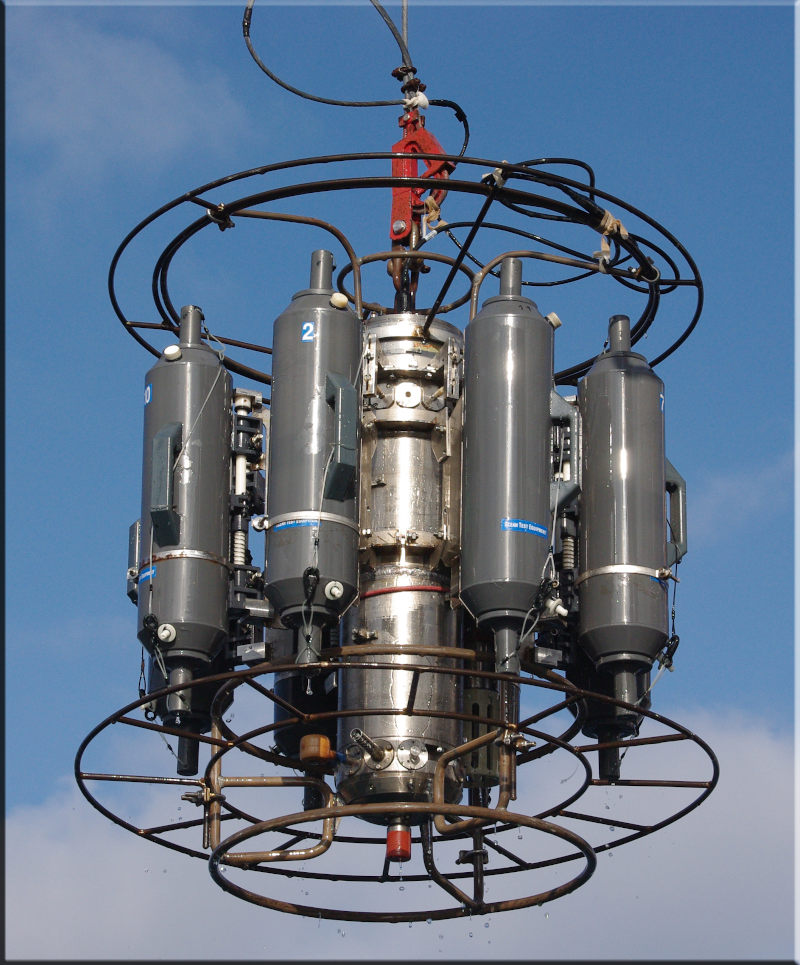

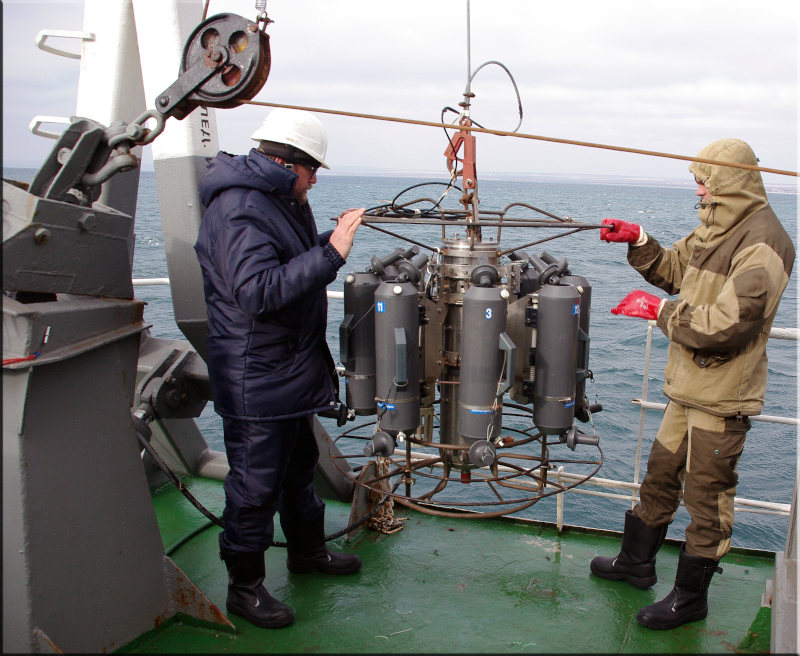

погружаемое устройство с устройством отбора проб воды (ПУ);
-
блок кабельной связи (БКС);
-
блок приема информации (БПИ).
Комплекс содержит следующие основные измерительные каналы (ИК):
-
ИК температуры воды (ИК ТВ);
-
ИК относительной электрической проводимости (ИК ОЭП);
-
ИК гидростатического давления (ИК ГД).
В комплексе предусмотрен дополнительный измерительный канал дальности погружаемого устройства до дна со следующими характеристиками:
-
диапазон измерения от 0 до 50 м;
-
цена единицы наименьшего разряда выходного кода не более 0,1 м;
-
погрешность измерений не более 0,5 м.
Период измерения всех параметров – 100 мс.
Устройство отбора проб воды содержит 8 батометров типа 110В-5 (США) с вместимостью батометра - 5 л.
Основные технические характеристики ИК комплекса «ШИК-03М»
Наименование и единица измерения |
Допустимое значение |
1. ИК ТВ |
|
1.1. Диапазон измерений, ºС |
от -2 до +36 |
1.2. Цена единицы наименьшего разряда, ºС, не более |
0,0005 |
1.3. Пределы допускаемой абсолютной погрешности при доверительной вероятности 0,95, ºС, не более |
0,02 |
1.4. Показатель тепловой инерции первичного преобразователя температуры в воде, с, не более |
0,05 |
2. ИК ОЭП |
|
2.1. Диапазон измерений, отн. ед. |
от 0 до 1,7 |
2.2. Цена единицы наименьшего разряда, отн.ед., не более |
2,7 х 10-5 |
2.3. Пределы допускаемой абсолютной погрешности при доверительной вероятности 0,95, отн.ед., не более |
4 х 10-4 |
3. ИК ГД |
|
3.1. Диапазон измерений, МПа |
от 0 до 20 |
3.2. Цена единицы наименьшего разряда, МПа, не более |
3,3 х 10-4 |
3.3. Пределы допускаемой абсолютной погрешности при доверительной вероятности 0,95, МПа, не более |
0,03 |
Межповерочный интервал ИК ТВ, ИК ОЭП, ИК ГД - не менее 120 суток.
Время выхода комплекса на рабочий режим после включения не превышает 15 минут.
Питание комплекса осуществляется от сети переменного тока с частотой (50 ± 2,5) Гц и напряжением (220 ± 22) В.
Данные измерений выводятся на ПЭВМ.
Мощность, потребляемая комплексом не более 60 Вт.
Габаритные размеры и масса:
-
ПУ – диаметр 1350 мм., высота – 635 мм, масса-67 кг;
-
БКС - 315×160× 280 мм, масса - 16.5 кг.;
-
БПИ - 275×285×85 мм, масса – 3,3 кг.
Комплекс изготовлен в СКТБ МГИ в 1998 г, модернизирован в МГИ в 2018 г.
Разработчик- ведущий инженер МГИ Шаповалов Ю.И.
