Комплекс предназначен для измерения температуры, электрической проводимости и гидростатического давления водной среды в диапазоне глубин от 0 до 2000 м методом зондирования с помощью одножильного кабель троса и отбора проб воды с помощью кассеты батометров.
Комплекс может быть использован для океанографических исследований с целью получения информации о распределении в гидрологических , гидрохимических и гидробиологических элементов морской воды, их пространственной и временной изменчивости вод Мирового океана, а также для экологических исследований.
В состав комплекса входит:
-

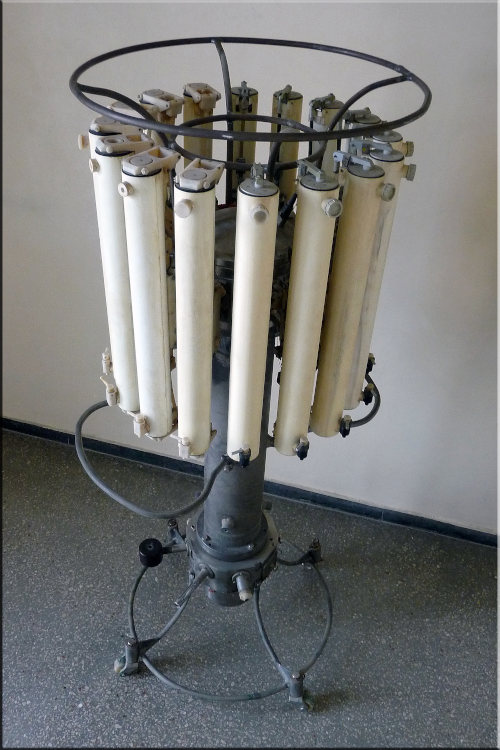

погружаемое устройство с устройством отбора проб воды (ПУ);
-
блок связи (БС);
Комплекс содержит следующие измерительные каналы(ИК):
-
ИК температуры воды (ИКТВ);
-
ИК относительной электрической проводимости морской воды (ИК ОЭП);
-
ИК гидростатического давления (ИКГД).
Комплекс содержит контактный датчик касания дна.
Устройство отбора проб воды содержит 16 пробоотборников с объемом проб не менее 1 л.
Межповерочный интервал ИК не более 180 суток.
Электропитание комплекса осуществляется от сети переменного тока напряжением (220±22) В, частотой (50±1) Гц.
Потребляемая мощность – не более 170 Вт.
Основные технические характеристики ИК комплекса «ИСТОК-7М»
Наименование и единица измерения |
Допустимое значение |
1. ИК ТВ |
|
1.1. Диапазон измерений, ºС |
от -2 до +35 |
1.2. Цена единицы наименьшего разряда, ºС, не более |
0,0006 |
1.3. Пределы допускаемой абсолютной погрешности при доверительной вероятности 0,95, ºС, не более |
0,015 |
1.4. Показатель тепловой инерции первичного преобразователя температуры в воде, с, не более |
0,05 |
2. ИК ОЭП |
|
2.1. Диапазон измерений, отн. ед. |
от 0 до 1,7 |
2.2. Цена единицы наименьшего разряда, отн. ед., не более |
2,7 х 10-5 |
2.3. Пределы допускаемой абсолютной погрешности при доверительной вероятности 0,95, отн. ед., не более |
3,5 х 10-4 |
3. ИК ГД |
|
3.1. Диапазон измерений, МПа |
от 0 до 20 |
3.2. Цена единицы наименьшего разряда, МПа, не более |
3,3 х 10-4 |
3.3. Пределы допускаемой абсолютной погрешности при доверительной вероятности 0,95, МПа, не более |
0,03 |
Габаритные размеры и масса:
ПУ - диаметр - не более 800 мм, высота - не более 1500 мм., масса - не более 100 кг.
БС – 334 ×369 ×208 мм.
Изготовлен в СКТБ МГИ в 1990 г., модернизирован в 2019 г. в МГИ.
Разработчик - ведущий инженер МГИ Шаповалов Ю.И.
