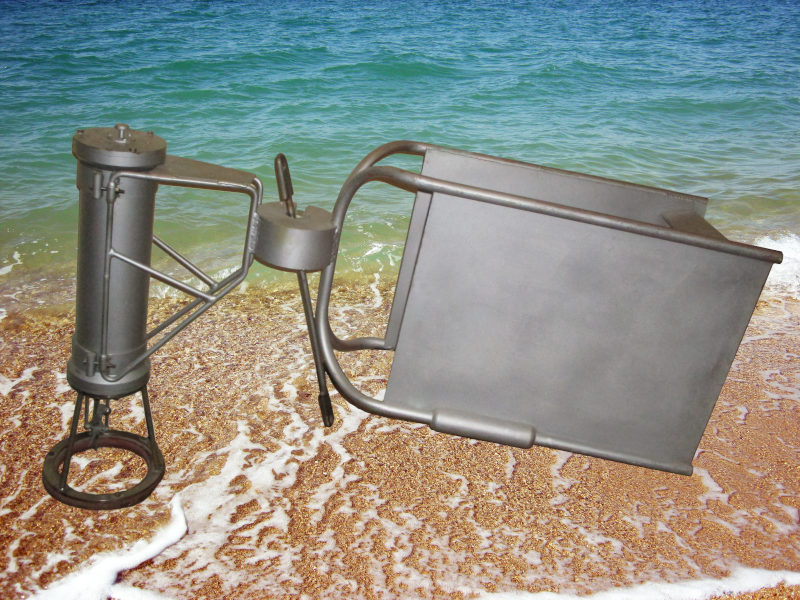

Измеритель течений МГИ-1308

Измеритель течений МГИ-1308

Измеритель МГИ 1308М2 является программно управляемым автономным прибором.

Измеритель предназначен для автономного измерения модуля и направления вектора потока, вычисления зональной и меридиональной составляющих вектора потока и запись полученных значений в накопитель.

  • измерение скорости и направления течений;

  • две модификации по глубине постановки: 500 и 2000 м;

  • оригинальный импеллерный датчик скорости с акустическим съемом;

  • твердотельная память;

  • применение микропроцессора;

  • изменяемый интервал дискретности измерений;

  • осреднение компонент вектора скорости течения;

  • продолжительность непрерывной работы — не менее З месяцев;

  • вывод информации на внешнюю ПЭВМ;

  • сервисная аппаратура;

  • метрологическое и программное обеспечение;

Использование

Область применения измерителя — исследование динамики водных масс в интересах науки, хозяйственной деятельности, экологии и др. Измеритель может использоваться в составе притопленных и поверхностных буйковых станций, а также при установке на стационарных сооружениях в морях. реках, озерах и, водохранилищах.

Особенности

Используется оригинальный импеллерный датчик скорости с акустическим съемом, отличающийся малым порогом трогания. Акустический съем информации о вращении импеллера позволяет определять как скорость, так и направление его вращения, а, следовательно, исключить погрешность, вызванную быстрыми знакопеременными изменениями вектора скорости. В качестве датчика направления используется цифровой компас с оптическим считыванием информации.

Ориентирование прибора по потоку производится с помощью узла подвески, состоящего из шаровой опоры и хвостового оперения. Для различных условий постановки предусмотрены две модификации узла подвески: прибор может устанавливаться в разрыв буйрепа или в «псевдоразрыв» (внакладку на буйреп ). Узел подвески допускает предельный наклон буйрепа в пределах 25 градусов.

Регистрация данных производится в твердотельной памяти с интервалом 1,5,15,30 или б0 минут, выбираемом оператором при постановке прибора. Объем памяти позволяет накопить результаты 1 000 000 измерений.

Осреднение компонент вектора скорости производится по 60 измерениям за интервал регистрации. Внутри интервала производится 20 измерений, каждое из которых формируется из трех последовательных отсчетов результатов измерений скорости и направления, выполняемых с интервалом в 1 с.

Габаритные размеры измерителя (с устройством подвески): высота — 700 мм, ширина — 160 мм, длина — 1250 мм.

Характеристики измерительных каналов

Измеряемый параметр

Тип датчика

Диапазон

Разрешающая способность

Точность

Скорость течения

импеллерный

0,015-2,5 м/с

0,025 м/с

± 0,05V м/с

Направление течения

цифровой компас

0-360 град

2,5 град

5 град

Питание

Питание измерителя осуществляется от 8 стандартных элементов типа А343 или аналогичных.

Сервисное оборудование

В комплект поставки входит сервисная аппаратура: блок сопряжения (БС) и пульт программирования (ПП).

Блок сопряжения служит для съема информации с измерителя и ввода ее во внешнюю ПЭВМ в стандарте интерфейса RS-232.

С помощью пульта программирования осуществляется:

  • при подготовке прибора к постановке;

  • занесение в память текущего времени, периода регистрации, времени включения и количества измерений;

  • в режиме функционального контроля;

  • опрос каналов измерения скорости и направления течений и вывод на табло пульта.

Обработка данных

Обработка данных производится на персональном компьютере. В комплект поставки может включаться пакет прикладных программ.
