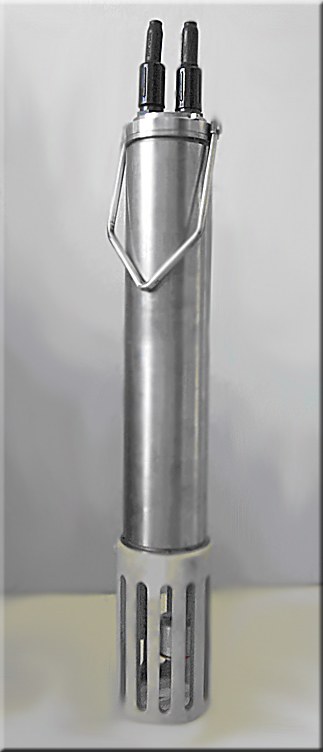

Гидрозонд предназначен для измерения температуры, электрической проводимости и гидростатического давления водной среды в автономном или кабельном режимах работы методом зондирования в диапазоне глубин от 0 до 2000 м или долговременных измерений на выбранном горизонте с борта малотоннажных плавсредств (катера, шлюпки), а также с платформ, эстакад и т.д. Данные измерений регистрируются на внутреннем накопителе и ПЭВМ.
Гидрозонд может быть использован для мониторинга и исследования термохалинной структуры вод Мирового океана в широком диапазоне пространственно- временных масштабов.
Гидрозонд содержит следующие измерительные каналы (ИК):
-
ИК относительной электрической проводимости (ИК ОЭП);
-
ИК температуры воды (ИК ТВ) ;
-
ИК гидростатического давления (ИК ГД);
-
ИК напряжения постоянного тока (ИК НПТ).
Основные технические характеристики измерительных каналов
Наименование и единица измерения |
Допустимое значение |
1. ИК ТВ |
|
1.1. Диапазон измерений, ºС |
от -2 до +38 |
1.2. Цена единицы наименьшего разряда, ºС, не более |
0,0006 |
1.3. Пределы погрешности ИК при доверительной вероятности 0,95, ºС, не более |
0,015 |
1.4. Показатель тепловой инерции первичного преобразователя температуры в воде, с, не более |
0,05 |
2. ИК ОЭП |
|
2.1. Диапазон измерений, отн. ед. |
от 0 до 1,8 |
2.2. Цена единицы наименьшего разряда, отн. ед., не более |
3 х 10-5 |
2.3. Пределы допускаемой абсолютной погрешности при доверительной вероятности 0,95, отн. ед., не более |
3,5 х 10-4 |
3. ИК ГД |
|
3.1. Диапазон измерений, МПа |
от 0 до 20 |
3.2. Цена единицы наименьшего разряда, МПа, не более |
3,3 х 10-4 |
3.3. Пределы допускаемой абсолютной погрешности при доверительной вероятности 0,95, МПа, не более |
0,03 |
4. ИК НПТ |
|
4.1. Диапазон измерений, В |
от 0 до 5 |
4.2. Цена единицы наименьшего разряда, В, не более |
1,5 х10-3 |
4.3. Пределы допускаемой абсолютной погрешности при доверительной вероятности 0,95, В, не более |
6 х10-3 |
4.4. Количество ИК |
4 |
Гидрозонд имеет возможность подключение через гермоввод дополнительного четырех канального измерительного модуля с выходным сигналом – напряжением постоянного тока.
Питание гидрозонда осуществляется от внутреннего блока аккумуляторов напряжением от 13 В до 19 В (12шт. аккумуляторов типа АА с номинальным напряжением 1,2 В и емкостью 2,6 А/ч каждого).
Потребляемая мощность гидрозонда не более 2 Вт.
Частота опроса и регистрации всех измеряемых параметров составляет 1, 4 или 8 Гц.
Частота опроса и регистрации устанавливается оператором.
Емкость накопителя гидрозонда составляет 16 Мбит, что позволяет осуществлять измерение и регистрацию параметров при непрерывной работе гидрозонда не менее 8 часов при частоте опроса и регистрации 4 Гц.
Межповерочный интервал для ИКТ, ИКОЭП, ИКГД составляет не более 120 суток, для ИКНПТ - не более 24 месяцев.
Габаритные размеры и масса гидрозонда:
-
диаметр, не более 98 мм;
-
длина, не более 540 мм;
-
масса, не более 4,5 кг.
Гидрозонд изготовлен и эксплуатируется в МГИ с 2006 г.
Разработчик — ведущий инженер МГИ Шаповалов Ю.И.
