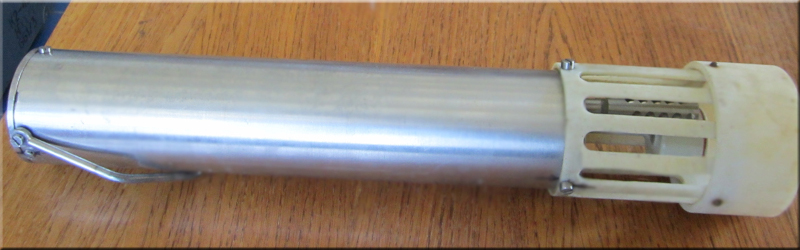

Гидрозонд предназначен для измерения температуры, электрической проводимости и гидростатического давления водной среды в автономном или кабельном режимах работы методом зондирования в диапазоне глубин от 0 до 150 метров или долговременных измерений на выбранном горизонте с борта малотоннажных плавсредств (катера, шлюпки), а также с платформ, эстакад и т.д. Данные измерений регистрируются при автономном режиме работы на внутреннем накопителе, при кабельном режиме работы на внутреннем накопителе и ПЭВМ.
Гидрозонд может быть использован для мониторинга и исследования термохалинной структуры прибрежных вод и внутренних водоемов.
Основные технические характеристики измерительных каналов
Наименование и единица измерения |
Допустимое значение |
1. ИК температуры |
|
1.1. Диапазон измерений, ºС |
от -2 до +36 |
1.2. Цена единицы наименьшего разряда, ºС, не более |
0,01 |
1.3. Пределы допускаемой абсолютной погрешности ИК при доверительной вероятности 0,95 °С, не более |
±0,03 |
1.4. Показатель тепловой инерции ПИПТ, с, не более |
0,06 |
2. ИК относительной электрической проводимости |
|
2.1. Диапазон измерений, отн. ед. |
|
- 1-й диапазон |
от 0 до 0,9 |
- 2-й диапазон |
от 0,6 до 1,5 |
2.2. Цена единицы наименьшего разряда, отн. ед., не более |
2,5 х 10-4 |
2.3. Пределы допускаемой абсолютной погрешности ИК при доверительной вероятности 0,95, отн. ед., не более |
7,5 х 10-4 |
3. ИК гидростатического давления |
|
3.1. Диапазон измерений, МПа |
от 0 до 1,5 |
3.2. Цена единицы наименьшего разряда, МПа, не более |
4×10-4 |
3.3. Пределы допускаемой абсолютной погрешности ИК при доверительной вероятности 0,95, МПа,не более |
3,75×10-3 |
4. Время измерения всех ИК, с |
0,25 или 1 |
Питание гидрозонда осуществляется от внутренней аккумуляторной батареи напряжением от 13В до 19В.
Потребляемая мощность гидрозонда не более двух ватт.
Заряд батареи и емкость внутреннего накопителя обеспечивают время непрерывной работы не менее 8 часов.
Межповерочный интервал измерительных каналов не более 120 суток.
Гидрозонд имеет программируемые часы реального времени.
Габаритные размеры и масса гидрозонда:
-
диаметр, не более 80 мм;
-
длина, не более 450 мм;
-
масса, не более 3 кг.
Гидрозонд изготовлен и эксплуатируется в МГИ с 2009 г.
Разработчик — ведущий инженер МГИ Шаповалов Ю.И.
