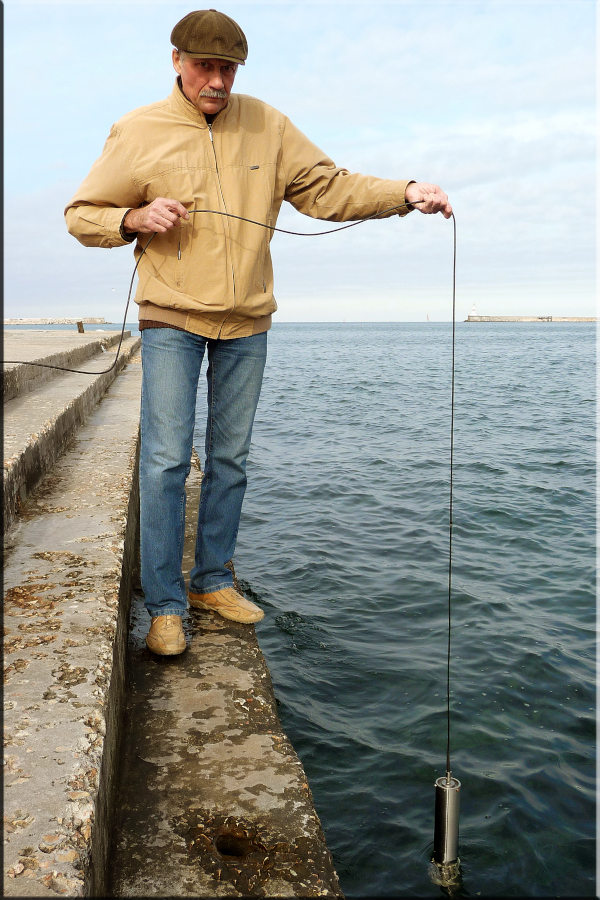

Гидрозонд предназначен для измерения температуры, электрической проводимости и гидростатического давления водной среды в кабельном режиме работы методом зондирования от 0 до 60 метров или долговременных измерений на выбранном горизонте с борта малотоннажных плавсредств (катера, шлюпки), а также с платформ, эстакад и т.д. Данные измерений регистрируются на Пульте управления и индикации (ПУИ) или ПЭВМ.
Гидрозонд может быть использован для мониторинга исследования термохалинной структуры прибрежных вод и внутренних водоемов.
В состав гидрозонда входит:
-

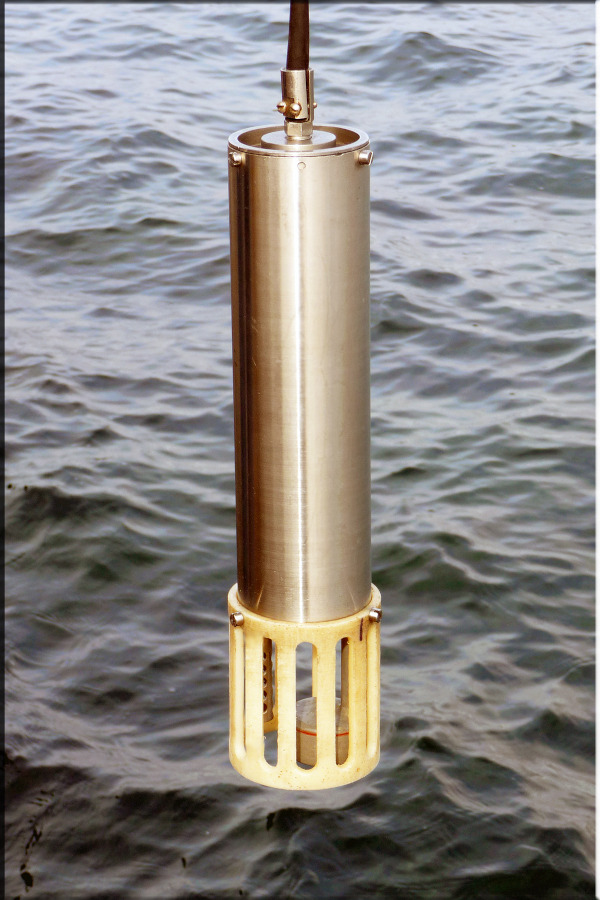

гидрозонд (погружаемое устройство) с грузонесущим кабелем;
-
блок питания аккумуляторный (БПА);
-

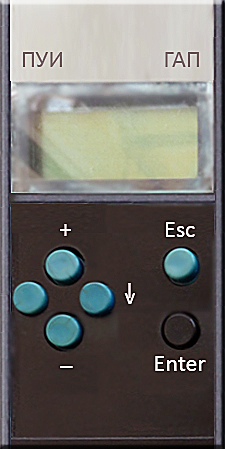

пульт управления и индикации (ПУИ).
Основные технические характеристики измерительных каналов (ИК)
Наименование и единица измерения |
Допустимое значение |
1. ИК температуры |
|
1.1. Диапазон измерений, ºС |
от -2 до +36 |
1.2. Цена единицы наименьшего разряда, ºС, не более |
0,01 |
1.3. Пределы допускаемой абсолютной погрешности ИК при доверительной вероятности 0,95 °С, не более |
±0,03 |
1.4. Показатель тепловой инерции ПИПТ, с, не более |
0,06 |
2. ИК относительной электрической проводимости |
|
2.1. Диапазон измерений, отн. ед. |
|
- 1-й диапазон |
от 0 до 0,9 |
- 2-й диапазон |
от 0,6 до 1,5 |
2.2. Цена единицы наименьшего разряда, отн. ед., не более |
2,5 х 10-4 |
2.3. Пределы допускаемой абсолютной погрешности ИК при доверительной вероятности 0,95, отн. ед., не более |
7,5 х 10-4 |
3. ИК гидростатического давления |
|
3.1. Диапазон измерений, МПа |
от 0 до 0,6 |
3.2. Цена единицы наименьшего разряда, % от диапазона измерений, не более |
0,025 |
3.3. Пределы допускаемой абсолютной погрешности ИК при доверительной вероятности 0,95, % от диапазона измерений |
0,15 |
4. Время измерения всех ИК, с |
0,25 |
Питание гидрозонда осуществляется от внешнего блока питания аккумуляторного напряжением от 8 В до 15 В.
Межповерочный интервал измерительных каналов не более 120 суток.
Потребляемая мощность гидрозонда не более двух ватт.
Габаритные размеры и масса гидрозонда:
-
диаметр, не более 80 мм.;
-
длина, не более 380 мм;
-
масса, не более 2,5 кг.
Гидрозонд изготовлен и эксплуатируется в МГИ с 2005 г.
Разработчик — ведущий инженер МГИ Шаповалов Ю.И.
